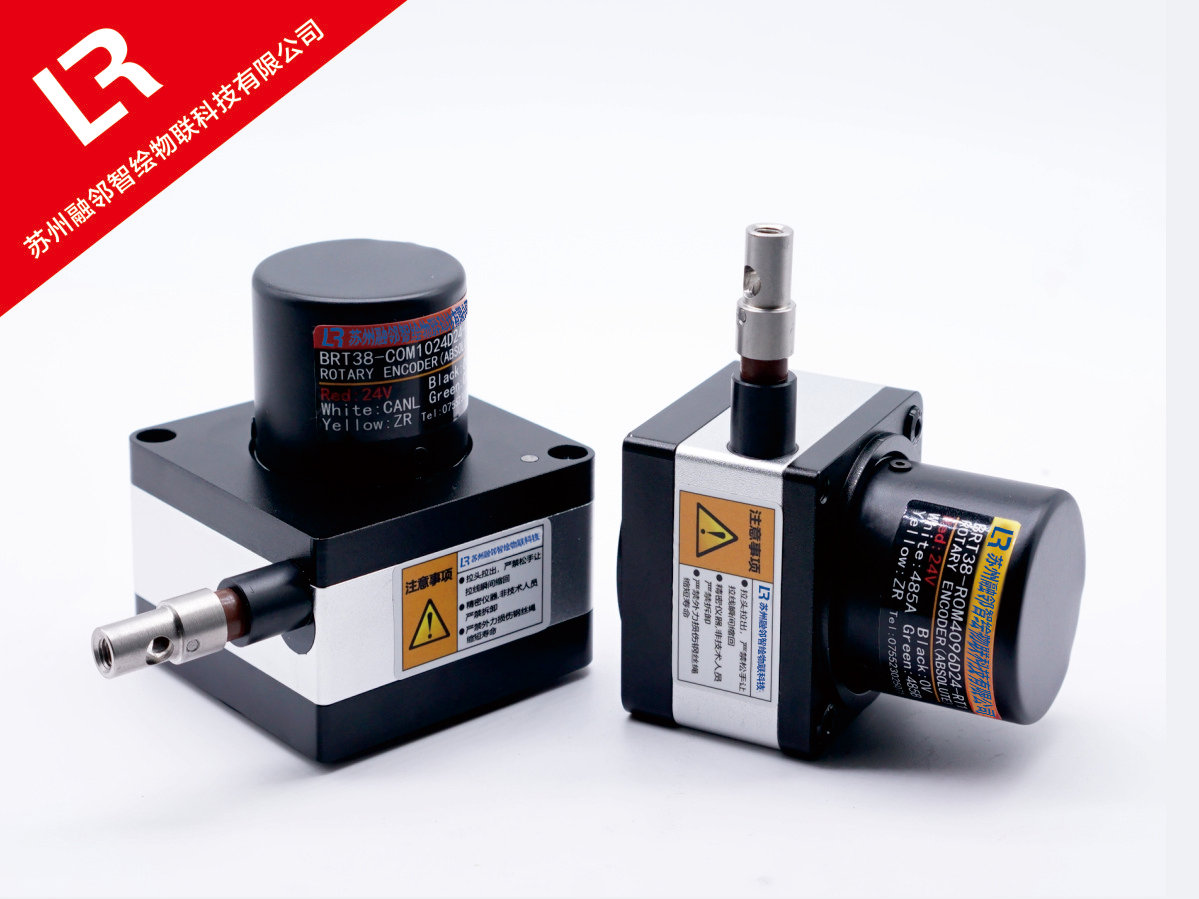

1、產品簡介
采用標準的 ModBus-RTU 通訊規約,產品結構緊湊、直線測量行程長度、安裝空間尺寸小、安裝維護方便，金屬外殼，防塵、防振動、堅固耐用，刻槽排線，每圈行程一致，測量行程 0-7 米。多股不銹鋼拉繩，耐腐蝕性，經濟實用，性價比高，運行次數可達上 500 萬次，線性精度±0.1%，重復性精度±0.01%；
2、產品參數
量程 | 輸出信號 | 精度 | 分辨率 |
500mm | RS485 | 1mm | 0.01 mm |
1000mm | RS485 | 1mm | 0.01 mm |
2000mm | RS485 | 1mm | 0.01 mm |
4000mm | RS485 | 1mm | 0.01 mm |
7000mm | RS485 | 1mm | 0.01 mm |
工作溫度 | -40-85°C | 材質 | 鋁合金 |
拉線線徑 | 0.8mm | 電纜線長 | 1.2m |
供電電壓 | 9-24V | 接線說明 | 黃色置零 |
紅色電源正 | 黑色電源負 | 白色485A | 綠色485B |
3、注意事項
1、拉繩位移傳感器安裝在固定位置，拉頭拉出，嚴禁松手讓拉線瞬間縮回；
2、運動需保持無障礙，安裝時要使拉線垂直拉出 ；
3、非技術人員嚴禁拆卸，如有需要請?jiān)诩夹g(shù)人員指導下進行拆卸重裝；
4、不銹鋼繩安裝時，需要注意角度把控，如有需要可適當增加滑輪改變方向，以確保測量精度及鋼 索的使用壽命，避免讓線摩擦出線口；
5、使用過程中應盡量減少過量的粉塵雜質進入產品內，容易導致鋼索涂塑層破壞或?qū)е逻\(yùn)轉不順等 故障；
6、請確認在電源關閉的狀態下接線，注意錯誤接線可能導致編碼器主板燒壞。
